Exercice corrigé de tracé en plan : gisements, angles aux sommets, tangentes et dévers (PDF)

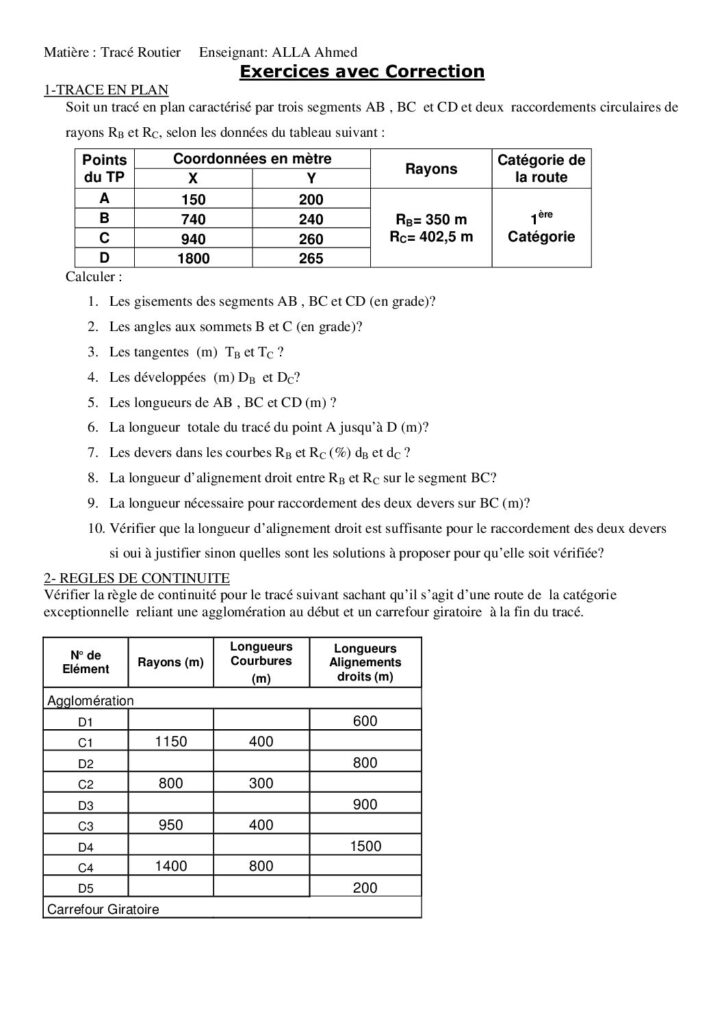

Cet exercice corrigé de tracé en plan part d’un axe défini par quatre points de coordonnées connues et deux raccordements circulaires, pour une route de 1^re catégorie.

La correction déroule le calcul pas à pas, en grades, ce qui en fait un bon entraînement avant un contrôle de tracé routier.

Ce que l’on calcule

• les gisements des trois alignements à partir des coordonnées ;
• les angles aux sommets B et C ;
• les tangentes, bissectrices et développements des deux arcs ;
• le dévers à appliquer dans chaque courbe selon son rayon.

Méthode à retenir

Le gisement d’un alignement AB s’obtient à partir de ΔX et ΔY ; l’angle au sommet se déduit de la différence des gisements des deux alignements qui se rencontrent. C’est cet angle qui fixe ensuite la tangente T = R·tan(α/2) et la longueur de l’arc.

À qui s’adresse ce document ?

Aux étudiants en BTS, DUT ou licence génie civil qui préparent un examen de routes. Pour réviser la théorie, voir notre cours de tracé en plan, dévers et clothoïdes.
