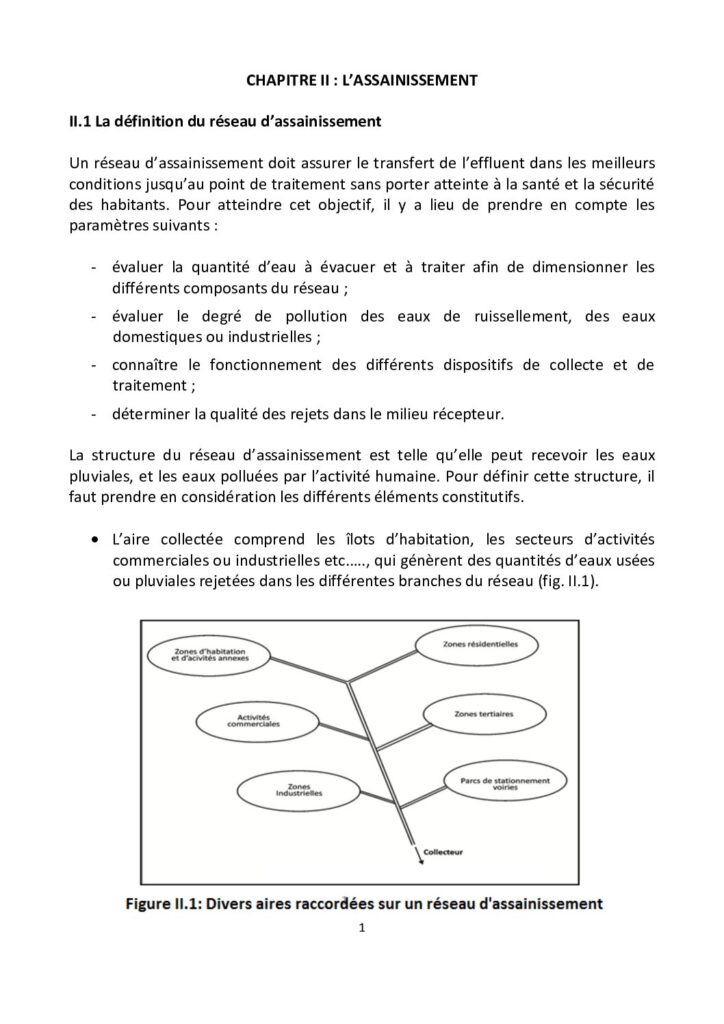

Cours de VRD, chapitre II : l’assainissement, des systèmes de réseaux au calcul des collecteurs (PDF)

Ce chapitre d’un cours de VRD (voirie et réseaux divers) est entièrement consacré à l’assainissement. En 17 pages illustrées, il explique comment un réseau transporte les effluents jusqu’au point de traitement sans nuire à la santé ni à la sécurité des habitants.

Contenu

• Définition du réseau : bassin versant, collecteurs gravitaires, regards de branchement et ouvrages ponctuels ;
• Principe des réseaux : écoulement gravitaire, systèmes unitaire et séparatif, schémas selon la pente du terrain ;
• Eaux pluviales : durée, hauteur et intensité de pluie, coefficient de ruissellement pondéré, courbes IDF et méthode superficielle de Caquot ;
• Calcul des collecteurs : formule de Manning-Strickler, valeurs du coefficient de rugosité, abaques pour eaux pluviales et eaux usées ;
• Composition du réseau : canalisations, regards, cheminées de visite et ouvrages annexes ;
• Réalisation des travaux : règles de pose des conduites en tranchée.

L’essentiel à retenir

Un collecteur se dimensionne en deux temps : on estime d’abord le débit de pointe à évacuer, puis on choisit le diamètre et la pente qui permettent de l’écouler à surface libre tout en gardant une vitesse suffisante pour l’autocurage. Les abaques du chapitre évitent de refaire le calcul à la main pour chaque tronçon.

À qui s’adresse ce document ?

Aux étudiants en BTS, DUT ou licence génie civil et aux techniciens VRD qui abordent le dimensionnement d’un réseau d’assainissement.

Format : PDF, 17 pages. Téléchargement gratuit.
